SIMULASI FLIP-FLOP MENGGUNAKAN ISIS PROTEUS

Rangkaian Flip-Flop

Bagi teman-teman yang sedang belajar mengenai rangkaian dasar elektronika, Rangkaian Flip Flop merupakan salah satu materi yang cukup menarik untuk di pelajari. Pada kali ini penulis ingin membagi pengalaman mengenai sebuah applikasi komputer yang dapat teman-teman gunakan dalam proses pen-simulasian rangkaian Flip Flop. Dengan applikasi ini, teman-teman dapat mengetahui dengan pasti apakah rangkaian Flip-Flop yang teman-teman rangkai berfungsi dengan baik atau tidak.

Langkah-Langkah

1.     Buka Applikasi ISIS teman-teman.

2. Maka teman-teman akan melihat halaman kerja dari Applikasi ISIS.

3.     Selanjutnya, untuk membuat rangkaian Flip-Flop diperlukan komponen:

·        Resistor

·        Capasitor Electrolit

·        Transistor (jenis NPN)

·        LED

4.  Teman-teman dapat mencari komponen-komponen diatas dengan cara mengarahkan kursor kepada Toolbar dan memilih bagian Component Mode, kemudian pilihlah symbol "P".

5.     Maka akan muncul sebuah kontak dialog seperti ini



6.     Selanjutnya, teman-teman tuliskanlah komponen yang dibutuhkan pada bagian Keywoard dan double-klik pada bagian result sesuai dengan komponen yang teman-teman butuhkan.

7.     Maka teman-teman dapat melihat bahwa komponen yang kita pilih masuk kedalam list devices.

8.     Selanjutnya, lakukanlah hal yang sama untuk komponen Capasitor, Transistor, dan LED.

Note: Pada bagian kapasitor, hal yang harus diperhatikan adalah pilihlah kapasitor jenis electrolit. Cara memastikannya adalah pada bagian category pilihlah capasitors, dan pada bagian sub category pilihlah electrolytic Alumunium. Untuk pemilihan devicesnya dapat di bebaskan.

Note : Pada bagian transistor yang harus diperhatikan adalah pemilihan jenis transistornya haruslah berjenis jenis NPN. Untuk memastikannya adalah dengan cara memilih Category Transistors dan pada kolom device memilih 2N4427.

Note: Pada bagian LED yang harus diperhatikan adalah pemilihan library LED yaitu ACTIVE. Untuk jenis warna, dapat dibebaskan.

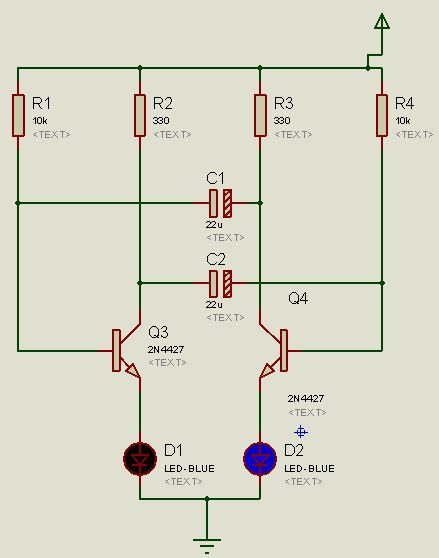

9.     Setelah semua komponen yang dibutuhkan masuk kedalam list Device, langkah selanjutnya adalah merangkai rangkaian Flip-Flop kedalam Work Sheet. Untuk mudahnya, teman-teman dapat mengikuti skema dibawah ini.

10. Setelah rangkaian terbentuk, jalankanlah simulasi dengan cara menekan tombol Play yang berada di ujung kiri bawah.

11. Maka secara otomatis lampur LED pada rangkaian akan berjalan bergantian.

Demikianlah pembahasan mengenai Simulasi Rangkaian Flip Flop Menggunakan ISIS PROTEUS.

NB: jika ada yang belum mengerti bisa komentar di bawah dan akan saya kirim file mentah nya
