Membuat Rangkaian 2 lampu 3 saklar Gerbang (OR,AND,NAND,NOR) Mikrokontroler

Rangkaian 2 lampu 3 saklar

Langkah-Langkah

1.  Buka Applikasi ISIS teman-teman, di sini saya mengunakan Proteus 8

2. Buka halaman kerja

3.Selanjutnya, untuk membuat rangkaian diperlukan

  komponen :    -lED-BIBY

                         -RES

                         -SW-SPDT





  Gerbang logika :  -NAND

                               -NOR

                               -OR

                               -AND

     lakukan seperti langkah di atas sampai semua rangkain seperti di gambar

4. Susun lah semua komponen seperti gambar di bawah ini. yang saya contohkan mengunakan gerbang AND :

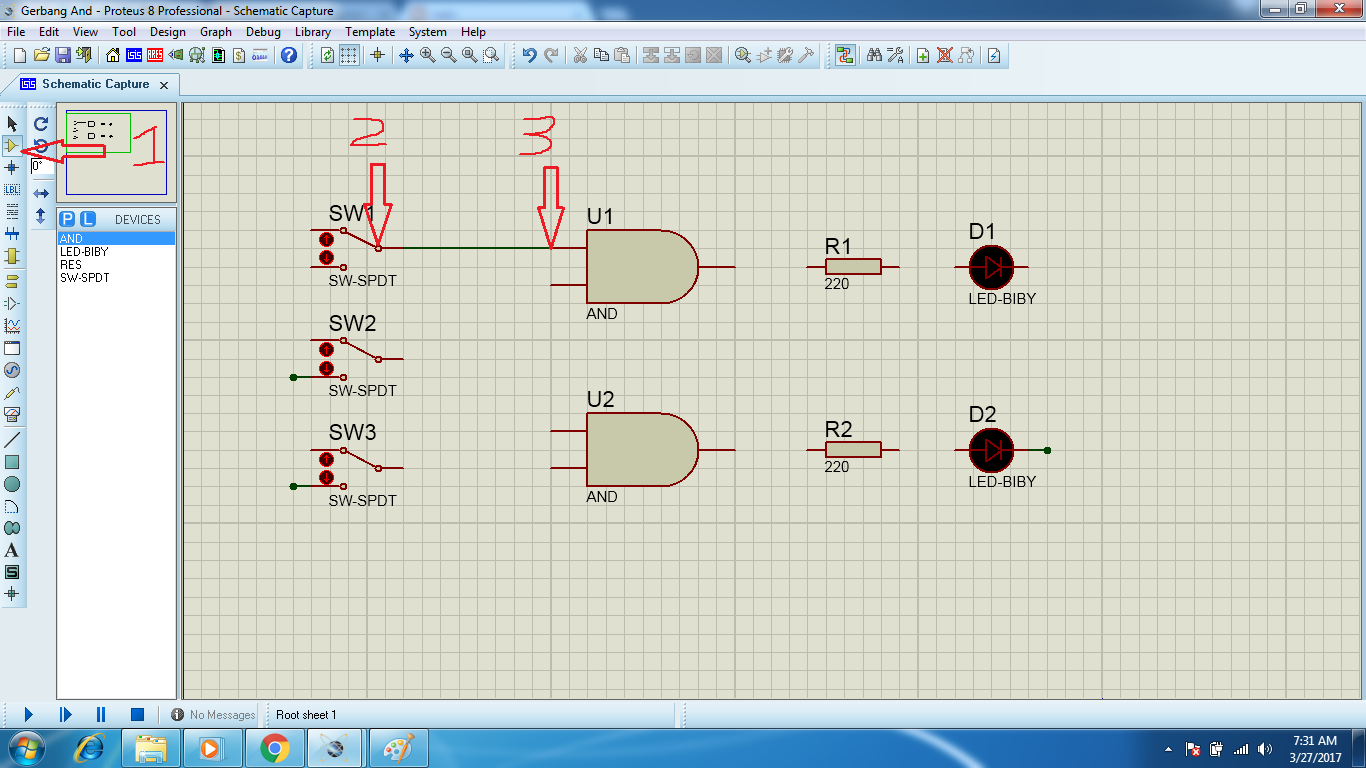

5. langkah terkhir yaitu menyambungkan semua komponen menjadi satu, lihat gambar :

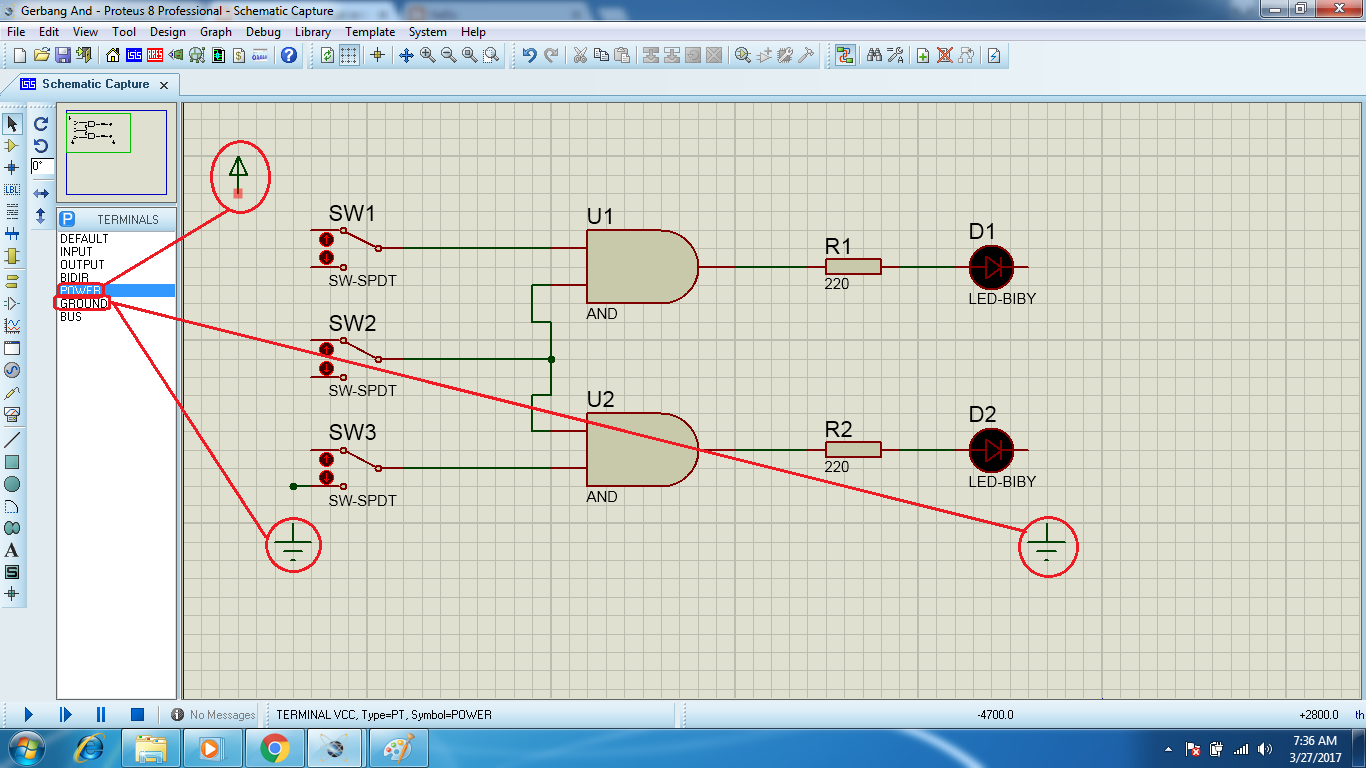

6. Selanjutnya memberikan POWER serta GROUND, lihat gambar :

7. langkah terkhir menyambungkan POWER serta GROUND ke komponen, lihat gambar :

Selanjutnya tinggl play

Demikianlah pembahasan mengenai Rangkaian 2 lampu 3 saklar Gerbang (OR,AND,NAND,NOR) Mikrokontroler.

NB: jika ada yang belum mengerti bisa komentar di bawah dan akan saya kirim file mentah nya
